midas FEA 里面支反力的查看

一、总的反力的查看

后处理>反力统计，可以看到各分析组以及分析步骤的反力总值

二、各约束节点反力的查看

1、在网格组上点击鼠标右键，选择新网格组，建立一个新网格组，重命名为“支点网格”

2.把有约束的节点赋予支点网格
在支点网格组上点击鼠标右键，选择“包括/排除网格组项” 然后在模型窗口中选择支点。

这样，所有的支点都在支点网格组里面了

3、查看结果

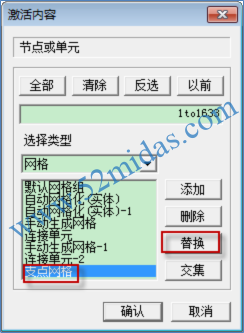

以 FZ 为例，在树形菜单 FZ 上点击右键，选择表格点击支点网格，选择替换，然后点击确认；这样操作后我们查看到的表格里就只有支点网格组里的节点，而不是模型所有的节点

我们可以对结果进行排序，方便查看到最大反力的节点及反力的分布情况； 也复制、导出到 excel 里面，相加就是总的反力值。
