dxf导入midas civil详细教程
midas civil提供的建立节点和单元功能,可以很方便的让用户快速的完成模型的建立。但是,对于复杂的模型,仅仅使用上述功能,已经很难满足实际需求。不过好在midas civil提供了dxf文件的导入功能,可以很方便的将我们的dxf三维图形导进去,快速建模。
以下通过一个盖梁现浇支架,来演示dxf导入迈达斯的具体过程。(文末附有dxf文件,和模型文件下载方式)
模型效果图

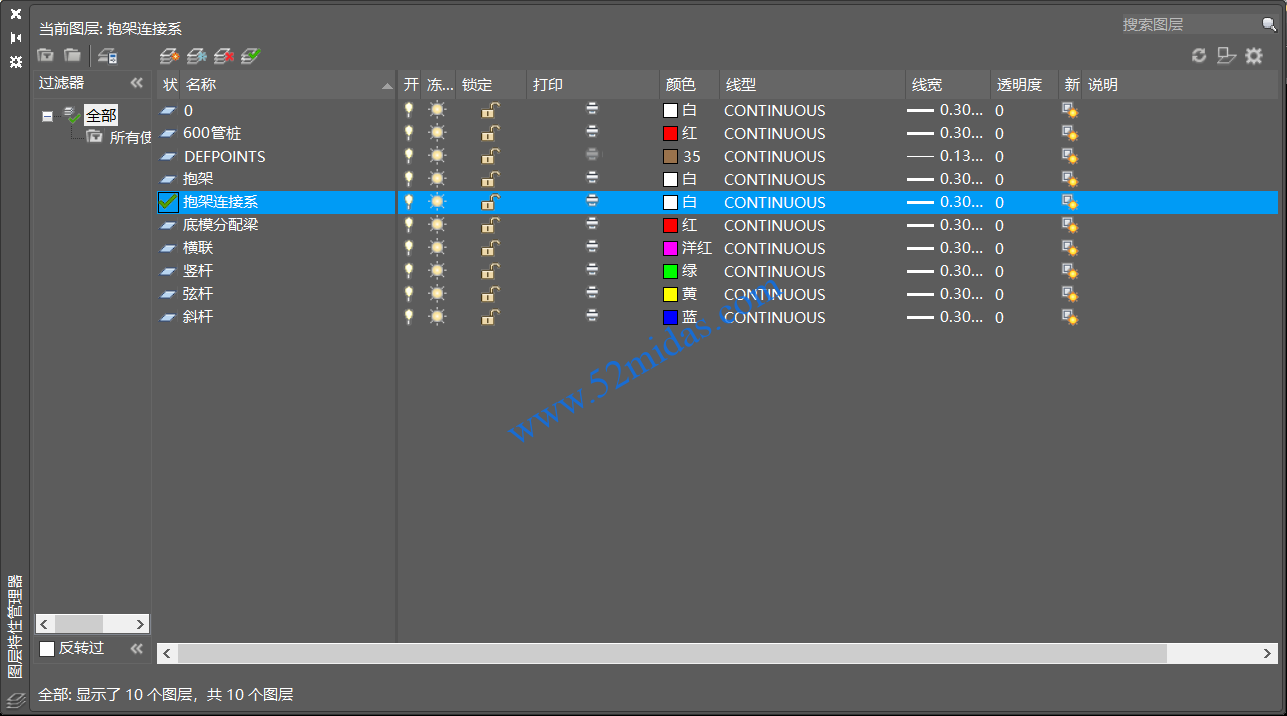

第一步:命名不同的图层
dxf文件导入midas civil中,是按“图层”导入的,针对不同的杆件,必须命名不同的图层加以区分。
第二步:绘制三维线框模型
线框模型按杆件的实际尺寸绘制,可以按m、cm、mm等不同的单位来绘制,但必须保证结构尺寸是按比例正确绘制的;图形绘制完毕之后,将整体图形移动至(0,0,0)附近(个人习惯,原点附近容易修改)。
第三部:另存文件
将CAD三维线框模型另存为2004版dxf格式,注意:保存为高版本的dxf文件,导入midas civil时,汉字部分会乱码
第四部:导入midas civil
在导入midas civil时,最好先在midas中建立对应的材料和截面(如下图所示)
导入命令:主菜单→导入→AUTOCAD DXF文件
动画演示:
注意:以上仅是建立单元的演示,实际项目中还要根据实际情况添加相应的边界条件和荷载。
演示文件下载:
本内容需要登录后才能查看
